全彩 Micro-LED 光引擎技術解析：0.18cc 體積下的 AR 顯示革命
來源：
時間：2025-05-26 16:02:24
一、AR 顯示技術的輕量化突破

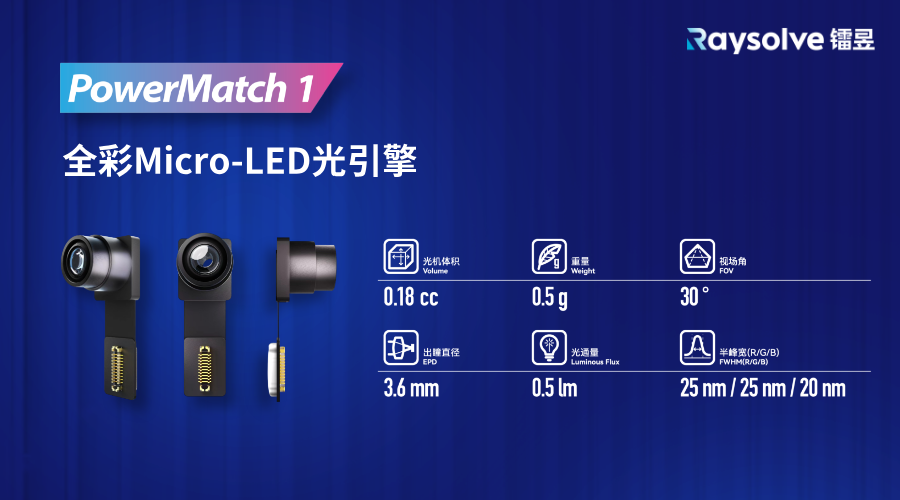

AR 眼鏡的核心技術瓶頸在于顯示模組的體積與重量。傳統全彩光引擎采用紅、綠、藍三色單色屏光學合光方案，體積約 0.4cc，難以滿足消費級 AR 設備的輕薄化需求。新一代全彩 Micro-LED 光引擎通過單片全彩微顯示屏技術，將體積壓縮至 0.18cc（僅為傳統方案的 45%），重量降至 0.5g，可集成于鏡腿等狹窄空間，為 AR 眼鏡實現「無感佩戴」提供硬件基礎。二、核心技術架構與創新路徑
1. 量子點光刻全彩方案
通過半導體光刻工藝與量子點材料結合，實現全彩 Micro-LED 微顯示屏的高良率量產：- 量子點色轉換：采用 CdSe/ZnS 核殼結構量子點，紅光量子點半峰寬＜20nm，色純度達 95%，配合光刻膠圖形化技術，在 0.13 英寸基板上形成 10μm 級全彩子像素陣列；
- 像素驅動電路：采用 2T1C（雙晶體管 + 電容）像素電路架構，驅動電壓≤5V，功耗較傳統方案降低 30%，支持 120Hz 高刷新率。
2. 光效與亮度提升技術
- 發光材料優化：綠光 Micro-LED 采用 InGaN/GaN 多量子阱結構，內量子效率（IQE）達 85%；紅光芯片引入 ALGaInP 四元系材料，光效提升至 120lm/W；
- 光學耦合設計：微顯示屏表面集成納米級衍射光柵，將光出射角度控制在 ±15°，配合折疊光路設計，光通量利用率從傳統方案的 30% 提升至 55%，實現 0.5lm 光通量輸出。
3. 散熱與可靠性設計
- 異質集成基板：采用 Si 基倒裝焊工藝，基板熱導率達 170W/(m?K)，結溫（Tj）控制在 75℃以下；
- 氣密性封裝：全彩光引擎采用玻璃 - 硅鍵合封裝，內部充入氮?dú)?，水汽滲透率＜1ppm / 天，滿足 IP67 防護等級。
三、關鍵性能指標與技術優勢
| 維度 | 傳統三色合光方案 | 0.18cc 全彩 Micro-LED 光引擎 |
|---|---|---|
| 體積 | 0.4cc | 0.18cc（減小 55%） |
| 色域 | 85% DCI-P3 | 108.5% DCI-P3（提升 28%） |
| 亮度 | 300,000 nits | 500,000 nits（提升 67%） |
| 功耗 | 250mW | 180mW（降低 28%） |
| 對比度 | 1000:1 | 10,000:1（提升 10 倍） |
四、AR 場景適配與技術延伸
1. 光學系統集成優化
- 折疊光路設計：光引擎輸出光線經 2 片偏振分光棱鏡（PBS）折疊，使光學模組厚度＜3mm，適配近視度數 ±800 度的屈光調節；
- 光串?dāng)_抑制：子像素間采用 1μm 寬黑色矩陣（BM），配合表面抗反射涂層，將串?dāng)_率降至 0.5% 以下，確保 AR 圖像與現實場景的清晰融合。
2. AI 與顯示的協同創新
- 動態亮度調節：集成環境光傳感器與 AI 算法，根據場景照度自動調節亮度（調節范圍 100-500,000 nits），強光下文字對比度提升至 2000:1；
- 注視點渲染：結合眼動追蹤數據，對注視區域（約 20° 視角）實現 1080p 分辨率渲染，周邊區域降為 720p，功耗降低 40%。
五、技術演進與行業影響
1. 下一代技術布局
- 更高分辨率：通過巨量轉移技術將像素間距從目前的 5μm 縮小至 3μm，在 0.17 英寸基板上實現 2K×2K 分辨率；
- 柔性形態：采用 PI 柔性基板，開發曲率半徑≤5mm 的可彎曲光引擎，適配頭盔、腕帶等異形設備。
2. AR 生態變革價值
該技術突破使 AR 眼鏡的整機重量可降至 100g 以下，接近普通眼鏡佩戴體驗，推動 AR 應用從工業場景向消費級滲透：- 消費電子：支持 3D 視頻通話、實時翻譯等功能，在社交、教育領域?qū)崿F(xiàn)「眼鏡即終端」；
- 工業領域：結合 5G+AI，為巡檢、維修等場景提供實時數據疊加，操作效率提升 30%；
- 醫療健康：配合眼底追蹤技術，實現弱視矯正、手術導航等精準醫療應用。
