上海顯耀顯示宣布其單片RGB Micro
8月28日，JBD（上海顯耀顯示科技有限公司）宣布其單片RGB Micro LED屏幕Phoenix系列原型機已發貨。之前發布且目前已量產的Hummingbird（蜂鳥）面向30度FOV應用，而Phoenix系列則設計用于50度以上FOV波導。
Phoenix目前的工程樣品采用0.22英寸面板，分辨率為2K，子像素間距為2.5um。2X2子像素陣列組合在具有4個獨立電流驅動通道的5um間距白色像素中。其中三個通道分別與AlInGaN藍色發射器、AlInGaN綠色發射器和AlInGaP紅色發射器連接。
值得關注的是，這些半導體發射器是垂直堆疊并同軸排列的，如下圖所示。這種獨特的發射器排列允許在垂直方向上實現高WPE和高度匯聚的光發射。在未來的生產階段，JBD將推出0.3英寸面板作為標準產品，2微米子像素間距、4K分辨率，相當于4微米白色像素間距的2K分辨率。

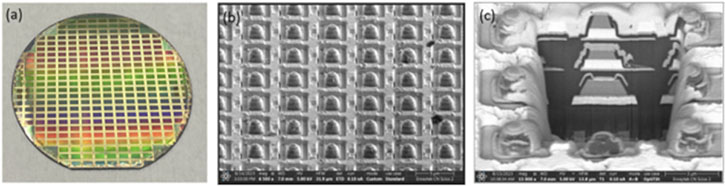

圖 1. (a) 完成的多色晶圓，(b) 5 um彩色像素間距陣列的45度傾斜SEM圖像，以及 (c) 多層互連技術、電氣連接的聚焦離子束切割和橫截面SEM圖像未顯示時間表。
迄今為止，使用量子點(QD)進行顏色轉換仍然是實現單片 RGB屏幕的最常見方法。不過目前仍有問題需解決，如隨著泵浦通量密度和Micro LED結溫的增加，QD壽命會顯著降低。
集成三種顏色的替代外延技術，如多色外延層、選擇性區域外延、再生長、納米結構和3D結構，尚未在< 10um像素間距下產生令人信服的原型。現有的全彩Micro LED屏幕多是通過將三個獨立的單色紅、綠和藍面板與X立方棱鏡相結合來實現的。
單面板單片RGB屏幕當前案例更多，因為它可以實現大小兩種外形尺寸的光引擎。
此外，由于AR眼鏡上簡化的系統級集成減少了光學損耗，因此可以實現更高的波導準直效率。然而，由于將三種顏色集成到單個晶圓上存在技術挑戰，用于AR應用的基于Micro LED的超小間距（< 5um）全彩單片面板仍然難以實現。
JBD的Phoenix原型展示了使用原生半導體間距為5微米的單片RGB Microled屏幕的可行性，與現有的單面板MicroOLED屏幕相比，其亮度提高了2個數量級以上。由于AR眼鏡上簡化的系統級集成減少了光學損耗，因此可以實現更高的波導準直效率。
該技術的一個關鍵特征是總堆疊厚度小于5微米，這是迄今為止生產的最薄的厚度，可最大限度地減少腔內的吸收損失。
再加上以高通量密度操作本色光源的能力，使用該平臺可以實現高達100萬尼特的白平衡亮度。全原生色彩解決方案的另一個顯著特征是能夠實現窄半峰全寬(FWHM) 光譜，從而獲得高色彩質量和色彩純度圖像。
據悉，JBD將于2024年上半年在各種行業活動中展示原生彩色單片多色投影儀的原型。這些面板計劃于2025年進行批量生產。
