一、技術定義與核心架構

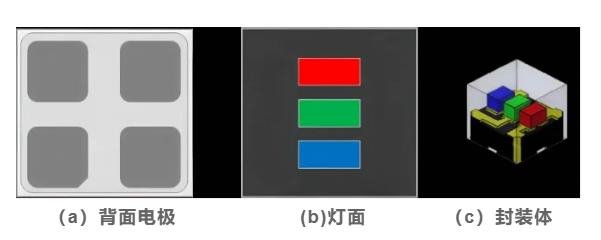

MiP（Micro LED-in-Package）是一種芯片級封裝技術，通過巨量轉移技術將剝離襯底的 Micro LED 三色發光芯片固定在載板上，經封裝、切割、檢測及混光后形成獨立器件。其核心創新在于融合 “Micro LED 芯片高性能” 與 “Mini LED 成熟工藝”，實現 “Micro 芯片 + Mini 封裝” 的跨代兼容，顯著降低傳統顯示技術的工藝難度與成本。i03全球led顯示屏排行榜_[顯示之家]

二、技術優勢與創新維度

1. 封裝工藝革新：扇出架構與焊盤放大
   • 采用扇出封裝技術（Fan-out），通過半導體電路工藝重新布線，放大 Micro LED 芯片引腳焊盤尺寸及間距，將 PCB 電路板精度要求降低，提升生產良率。
   • 對比傳統 COB 技術，MiP 無需高精度 PCB 基板，貼片難度大幅下降，兼具工藝簡單與成本可控性。
2. 巨量轉移與高效制造
   • 激光巨量轉移技術可實現每分鐘數萬顆芯片轉移，精度達 ±5μm，顯著提升生產效率，為降低單位制造成本奠定基礎。
3. 顯示性能優化
   • 光學表現：像素全測與分選技術確保亮度、色溫一致性；黑膠填充工藝減少光串擾，搭配高透光硅膠提升光效；Micro 級芯片尺寸使黑區占比更高，面板墨色黑度提升，視覺對比度增強。
   • 可靠性：封裝結構設計優化散熱與抗光串擾能力，長期使用穩定性優于部分傳統技術。
4. 制造流程標準化
   • 流程涵蓋 “巨量轉移→扇出封裝→切割分選→固晶轉移”，各環節依托半導體級工藝實現精密協作，例如 50 微米以下芯片轉移至載板形成陣列，通過電極引腳放大技術提升后續集成兼容性。

三、產業化挑戰與技術瓶頸

1. 芯片分 bin 與光色一致性
   • Micro LED 分 bin 難度大、成本高，單顆 MiP 芯片含三顆 LED 晶片，同批次產品亮度與光色一致性難以保證。
2. 光學與封裝缺陷
   • 兩道封裝工藝導致色光折射與全反射增加，可能產生 “麻點” 現象；封裝層界面因材料膨脹系數差異，受熱易應力失衡，導致封裝層分離，引發大角度下暗亮問題。
3. 成本與良率壓力
   • 工藝復雜、設備精度要求高，當前整體成本偏高，量產良率待提升，技術路線尚未完全成熟。

四、應用前景與行業影響

1. 高附加值領域先行
   • 覆蓋 P0.4 超微間距到 P2.0 常規間距，已在虛擬拍攝、高端影院、可穿戴設備及透明顯示等場景落地。
2. 消費級市場滲透預期
   • 隨上游芯片成本下降，有望向家用顯示、車載屏幕等領域拓展；預計 2025 年后，產業鏈協同將推動綜合成本下降，加速高端顯示市場規模擴張。
3. 技術路徑價值
   • 通過封裝架構與工藝整合，平衡微間距顯示的性能與成本需求，成為 LED 顯示邁向超高清時代的關鍵技術之一，有望重塑行業技術競爭格局。

   • 六、前沿展望：MiP 撬動顯示技術生態變革

     在量子點納米涂層、AI 像素校準算法與異構集成技術的交叉賦能下，MiP 正衍生出更前沿的技術可能性：
   • 光學集成突破：通過 ALD 原子層沉積技術在芯片表面鍍制納米級光學膜層，可將光效提升 30% 以上，同時徹底消除麻點現象，實現接近 OLED 的黑場表現。
   • 智能驅動升級：結合存算一體芯片與神經形態計算架構，MiP 器件可實現像素級動態補償，在 HDR 場景中響應速度提升至亞毫秒級，媲美 Micro OLED 的動態表現力。
   • 柔性與透明顯示拓展：基于低溫多晶硅載板與可延展封裝膠的技術突破，MiP 已實現半徑 <1mm 的柔性彎折，未來將在 AR 眼鏡、可折疊車載中控屏等場景中構建 “無邊界顯示” 體驗。
   • i03全球led顯示屏排行榜_[顯示之家]
     從技術演進軌跡看，MiP 正從 “工藝整合者” 向 “生態構建者” 進化 —— 其半導體級封裝邏輯不僅適配 LED 顯示，更可與 MEMS 傳感器、量子點激光器等異構器件實現 3D 集成，為元宇宙交互終端、生物醫療影像設備等前沿領域提供 “顯示 - 感知 - 計算” 一體化解決方案。當摩爾定律在顯示領域以 “封裝密度” 形式延續，MiP 或將成為撬動下一代智能終端形態變革的底層技術支點。
