LED芯片:原理、分類、組成元素與發光特性介紹
LED 作為制造各類 LED 照明燈具、指示燈以及 LED 屏的基礎電子元器件,以其高效節能的特性廣泛應用于各個領域。而 LED 芯片作為 LED 的核心部分,更是具備諸多獨特特性。下面,讓我們從 LED 的發展歷史開始,深入了解 LED 芯片的原理、分類以及發光特性等多方面知識。
一、LED 的發展歷史
LED 是英文 light emitting diode(即發光二極管)的縮寫,其基本結構是一塊電致發光的半導體材料,置于一個有引線的架子上,并使用環氧樹脂密封,即固體封裝,這使得 LED 具有良好的抗震性能。
早在 19 世紀初期,人類就已掌握半導體材料可產生光線的基本知識。1962 年,通用電氣公司的尼克?何倫亞克(Nick Holonyak Jr.)開發出第一種可見光發光二極管,即首個紅光 LED。
最初,LED 常被用作儀器儀表的指示光源。隨著各種光色 LED 的出現,它逐漸被應用于交通信號燈和大面積顯示屏中,并產生了顯著的經濟效益和社會效益。以 12 英寸紅色交通信號燈為例,以往只能采用低光效的 140 瓦白熾燈作為光源,雖能產生 2000 流明的白光,但經過紅色濾光片后,光損失高達 90%,只剩下 200 流明亮度的紅光。而在紅光 LED 出現后,僅需使用 18 個紅光 LED 即可產生同樣亮度的紅光光效,即便把電路損耗計算在內,也只需耗電 14 瓦,大大降低了能源消耗。
二、LED 芯片的原理

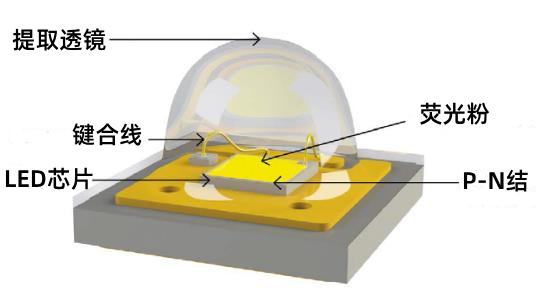

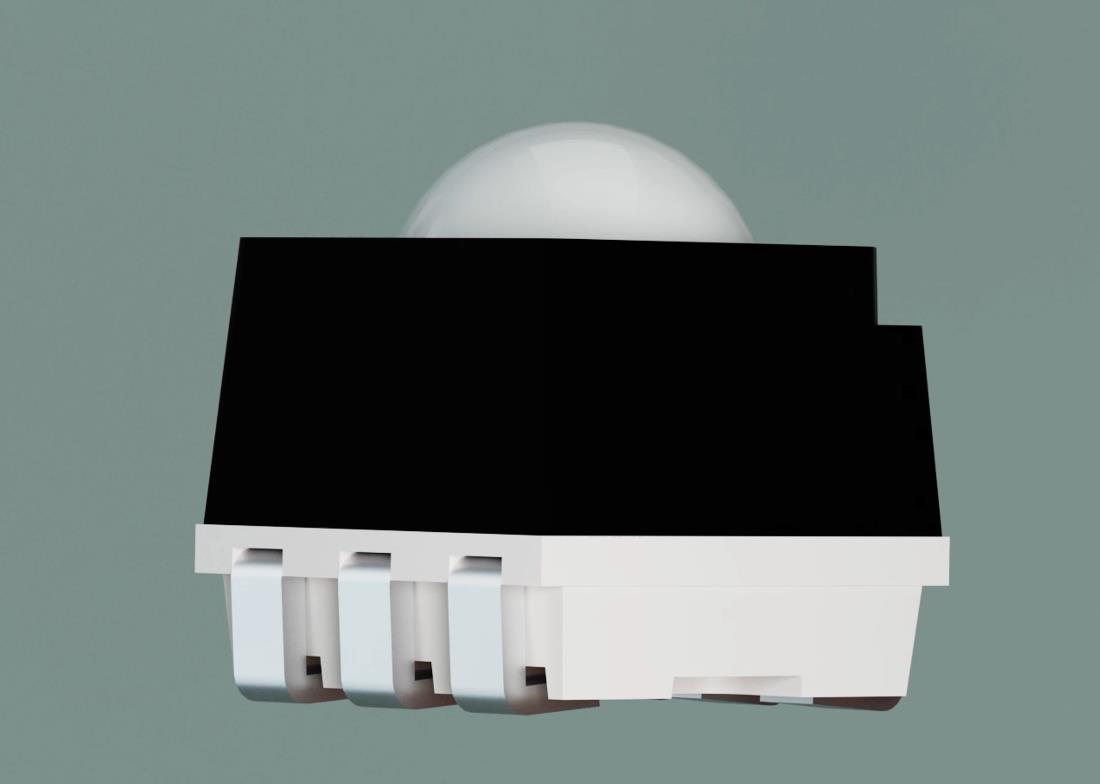

LED 是一種可直接把電轉化為光的固態半導體器件。其核心是一個半導體晶片,晶片的一端附在一個支架上,一端為負極,另一端連接電源正極,整個晶片通常使用環氧樹脂封裝起來。
半導體晶片由兩部分組成,一邊為 P 型半導體,以空穴為主;另一邊是 N 型半導體,以電子為主。將這兩種半導體連接起來,便形成一個 “P-N 結”。當電流通過導線進入晶片時,N 型半導體中的電子就會被推向 P 區,在 P 區里電子與空穴復合,以光子的形式發出能量,從而產生光。此外,組成 P-N 結的材料決定著 LED 發出光的波長,而光的波長又決定了光的顏色。
三、LED 芯片的分類
- MB 芯片定義與特點
- 定義:MB 為 Metal Bonding 的縮寫,MB 芯片即金屬粘著芯片,為 UEC 的專利產品。
- 特點:
- 采用高導熱系數的材料 Si 作為襯底,散熱效率良好。不同材料的導熱系數分別為 GaAs: 46W/m-K;GaP: 77W/m-K;Si: 125~150W/m-K;Cupper: 300~400W/m-k;SiC: 490W/m-K。
- 通過金屬層來接合磊晶層和襯底,同時反射光子,避免襯底的吸收。
- 導電的 Si 襯底取代 GaAs 襯底,具備良好的熱傳導能力(導熱系數相差 3~4 倍),更適應于高驅動電流領域。
- 底部金屬反射層,有利于光度的提升及散熱。
- 尺寸可加大,應用于 High power 領域,例如 42mil MB。
- GB 芯片定義和特點
- 定義:GB 為 Glue Bonding 的縮寫,即粘著結合芯片,屬于 UEC 的專利產品。
- 特點:
- 透明的藍寶石襯底取代吸光的 GaAs 襯底,其出光功率是傳統 AS(Absorbable structure)芯片的 2 倍以上,藍寶石襯底類似 TS 芯片的 GaP 襯底。
- 芯片四面發光,具有出色的 Pattern 圖。
- 亮度方面,整體亮度已超過 TS 芯片的水平(8.6mil)。
- 雙電極結構,其耐高電流方面稍差于 TS 單電極芯片。
- TS 芯片定義和特點
- 定義:TS 為 transparent structure 的縮寫,即透明襯底芯片,屬于 HP 的專利產品。
- 特點:
- 芯片工藝制作復雜,遠高于 AS LED。
- 信賴性卓越。
- 透明的 GaP 襯底,不吸收光,亮度高。
- 應用廣泛。
- AS 芯片定義與特點
- 定義:AS 為 Absorbable structure 的縮寫,即吸收襯底芯片。經過近四十年的發展,海外 LED 光電業界對于該類型芯片的研發、生產、銷售處于成熟階段,各大公司在此方面的研發水平基本處于同一水平,差距不大。由于國內芯片制造業起步較晚,目前國內 AS 芯片的亮度及可靠度與海外的 AS 芯片仍有一定差距。這里所談的 AS 芯片,特指 UEC 的 AS 芯片,例如 712SOL-VR, 709SOL-VR, 712SYM-VR, 709SYM-VR 等。
- 特點:
- 四元芯片,采用 MOVPE 工藝制備,亮度相對于常規芯片要亮。
- 信賴性優良。
- 應用廣泛。
四、LED 芯片材料磊晶種類
- LPE:Liquid Phase Epitaxy 的縮寫,即液相磊晶法,如 GaP/GaP。
- VPE:Vapor Phase Epitaxy 的縮寫,即氣相磊晶法,如 GaAsP/GaAs。
- MOVPE:Metal Organic Vapor Phase Epitaxy 的縮寫,即有機金屬氣相磊晶法,如 ALGaInP、GaN。
- SH:GaAlAs/GaAs Single Hetero structure 的縮寫,即單異型結構,如 GaAlAs/GaAs。
- DH:GaAlAs/GaAs Double Hetero structure 的縮寫,即雙異型結構,如 GaAlAs/GaAs。
- DDH:GaAlAs/GaAlAs Double Hetero structure 的縮寫,即雙異型結構,如 GaAlAs/GaAlAs。

五、LED 芯片的組成、分類及發光特性
- LED 晶片的組成:
LED 芯片主要由砷(AS)、鋁(AL)、鎵(Ga)、銦(IN)、磷(P)、氮(N)和鍶(Si)等多種元素中的若干種元素組成,具體成分取決于不同的應用目的與技術規范。 - LED 晶片的分類:
- 按發光亮度分:
- 一般亮度:R、H、G、Y、E 等。
- 高亮度:VG、VY、SR 等。
- 超高亮度:UG、UY、UR、UYS、URF、UE 等。
- 不可見光(紅外線):R、SIR、VIR、HIR。
- 紅外線接收管:PT。
- 光電管:PD。
- 按組成元素分:
- 二元晶片(磷、鎵):H、G 等。
- 三元晶片(磷、鎵、砷):SR、HR、UR 等。
- 四元晶片(磷、鋁、鎵、銦):SRF、HRF、URF、VY、HY、UY、UYS、UE、HE、UG。
- 按發光亮度分:
- LED 晶片型號、發光顏色、組成元素與波長對照表:
LED晶片型號 | 發光顏色 | 組成元素 | 波長(nm) |
SBI | 藍色 | lnGaN/sic | 430 |
HY | 超亮黃色 | AlGalnP | 595 |
SBK | 較亮藍色 | lnGaN/sic | 468 |
SE | 高亮桔色 | GaAsP/GaP | 610 |
DBK | 較亮藍色 | GaunN/Gan | 470 |
HE | 超亮桔色 | AlGalnP | 620 |
SGL | 青綠色 | lnGaN/sic | 502 |
UE | 最亮桔色 | AlGalnP | 620 |
DGL | 較亮青綠色 | LnGaN/GaN | 505 |
URF | 最亮紅色 | AlGalnP | 630 |
DGM | 較亮青綠色 | lnGaN | 523 |
E | 桔色 | GaAsP/GaP | 635 |
PG | 純綠 | GaP | 555 |
R | 紅色 | GAaAsP | 655 |
SG | 標準綠 | GaP | 560 |
SR | 較亮紅色 | GaA/AS | 660 |
G | 綠色 | GaP | 565 |
HR | 超亮紅色 | GaAlAs | 660 |
VG | 較亮綠色 | P | 565 |
UR | 最亮紅色 | GaAlAs | 660 |
UG | 最亮綠色 | AIGalnP | 574 |
H | 高紅 | GaP | 697 |
Y | 黃色 | GaAsP/GaP | 585 |
HIR | 紅外線 | GaAlAs | 850 |
VY | 較亮黃色 | GaAsP/GaP | 585 |
SIR | 紅外線 | GaAlAs | 880 |
UYS | 最亮黃色 | AlGalnP | 587 |
VIR | 紅外線 | GaAlAs | 940 |
UY | 最亮黃色 | AlGalnP | 595 |
IR | 紅外線 | GaAs | 940 |
